當前位置：首頁 >> 柱塞閥
>> 電動柱塞閥 >> 電動柱塞閥 更新時間 2025-5-10 0:28:15
電動柱塞閥
| 電動柱塞閥 |
 |
產品名稱： | 電動柱塞閥 | |||||
| 型號： | UJ941H/U941SM | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動柱塞閥】 | |||||||
電動柱塞閥詳細介紹
電動柱塞閥產品概述：
電動柱塞閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。電動柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
電動柱塞閥產品特點：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

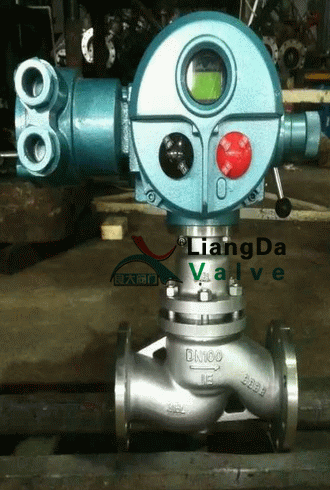

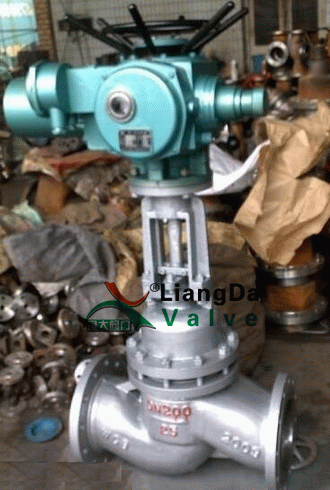

電動柱塞閥產品實物圖：
電動柱塞閥安裝和維修：
1、本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
2、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
3、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
4、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

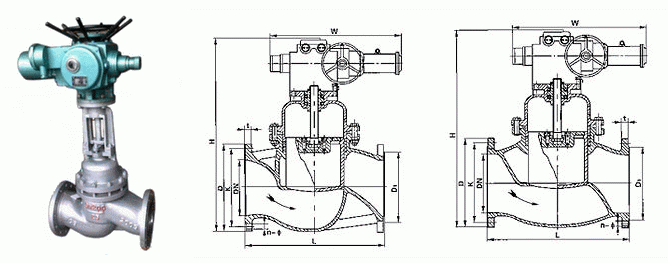

電動柱塞閥外形結構圖：
電動柱塞閥力矩參數表：
| DN(mm) 尺寸 |
U941SM-25(40) (N.m) | ||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
| PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
電動柱塞閥連接尺寸：
| DN(mm) 尺寸 |
UJ941H 、U941SM | ||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| 型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 |
SMC-0 SMC-1 |
SMC-1 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 |
SMC-2 | SMC-3 |
| W | 865 | 910 | 910 | 910 | 940 1052 |
940 1052 |
1052 | 1052 1150 |
1052 1150 |
1052 1150 |
1150 | 1150 | |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （375） |
425 （450） |
485 （515） |
555 （580） |
620 （666） |
670 （685） |
730 （755） |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （320） |
370 （385） |
430 （450） |
490 （510） |
550 （585） |
600 （610） |
660 （670） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （284） |
330 （345） |
389 （409） |
448 （465） |
503 （535） |
548 （560） |
609 （615） |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （34） |
32 （38） |
34 （42） |
38 （46） |
40 （50） |
42 （50） |
44 （52） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （12-30） |
12-30 （12-33） |
16-30（16-33） | 16-33 （16-36） |
16-36 （16-39） |
20-36 （20-39） |
20-36 （20-42） |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動柱塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
