當前位置：首頁 >> 襯膠閥門
>> 襯膠止回閥 >> 浮球式襯膠止回閥 更新時間 2025-5-10 0:32:07
襯膠止回閥
| 浮球式襯膠止回閥 |
 |
產品名稱： | 浮球式襯膠止回閥 | |||||
| 型號： | H40J | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【浮球式襯膠止回閥】 | |||||||
浮球式襯膠止回閥詳細介紹
浮球式襯膠止回閥產品概述：

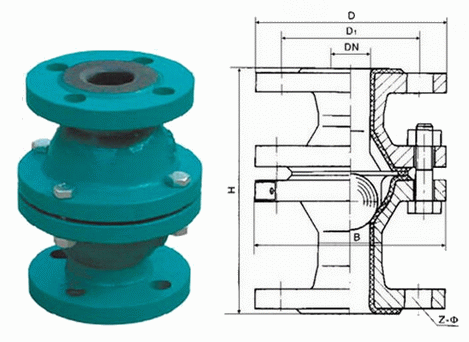

浮球式襯膠止回閥根據材質的不同，可以適用于各種介質的管路上。止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產生作用。浮球式襯膠止回閥在大多數實際使用中，定性地確定用于快速關閉，而在止回閥關閉的瞬間，介質方向是流動的，隨著閥瓣的關閉，介質從大倒流速度迅速降至零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的“水錘”現象。對于多臺泵并聯適用的高壓管路系統，止回閥的水錘問題更加突出。浮球式襯膠止回閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。浮球式襯膠止回閥外形結構圖：
浮球式襯膠止回閥連接尺寸：
公稱通徑
|
標準值 | 參考值 | |||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) | |
| PN0.6(MPa) | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
| 公稱通徑 | 標準值 | 參考值 | ||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) |
| PN1.0(MPa) | ||||||||||
| 25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
| 40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
| 50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
| 65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
| 80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
| 100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【浮球式襯膠止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
