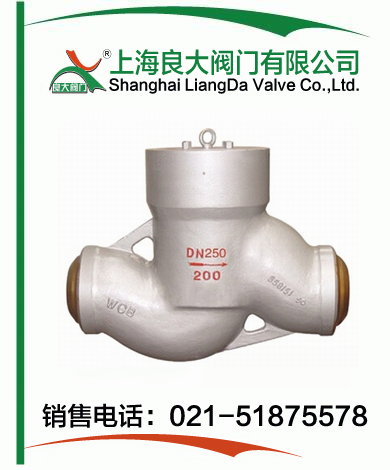

高壓止回閥
| 高壓止回閥 |
 |
產品名稱： | 高壓止回閥 | |||||
| 型號： | H44H/Y | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓止回閥】 | |||||||
高壓止回閥詳細介紹
高壓止回閥產品概述：
高壓止回閥是一種由閥體、閥座、閥瓣、搖桿、密封環及閥蓋等零件組成的閥瓣通過搖桿繞體腔內閥軸作旋轉運動的高溫高壓自密封式止回閥，其一般應用于火力發電廠高溫高壓介質及流速和壓力較平穩的大口徑管道系統中。該閥依靠介質的流動開關閥瓣，使介質單方向流動，防止介質倒流，閥瓣在介質流動推力的作用下旋轉開啟，在沒有介質流動的情況下，閥瓣通常緊靠閥座形成密封，本產品啟閉速度快，壓力高，口徑大，介質流通順利，流體阻力小。
高壓止回閥產品優點：高壓止回閥中腔采用壓力自緊密封結構，自壓密封前，先旋緊3個螺母，使螺柱帶動壓緊環上升，在壓緊環與止推環之間及閥體與止推環之間產生預緊力，形成閥蓋密封的預緊比壓，使閥門壓力較低時也能密封。當介質壓力上升時，壓緊環受介質壓力作用向上移動，閥蓋密封的密封比壓隨壓力的增加而逐漸增大，止推環的錐面角度為30°，壓緊環的錐面角度為31°，二者密封面為線接觸。

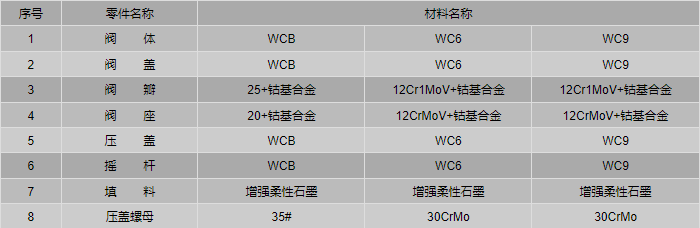

高壓止回閥零件材料：

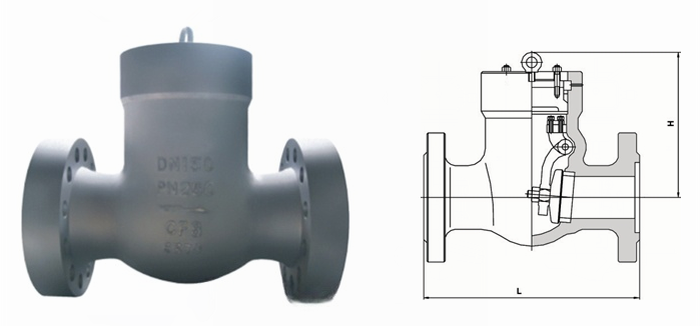

高壓止回閥外形結構圖：

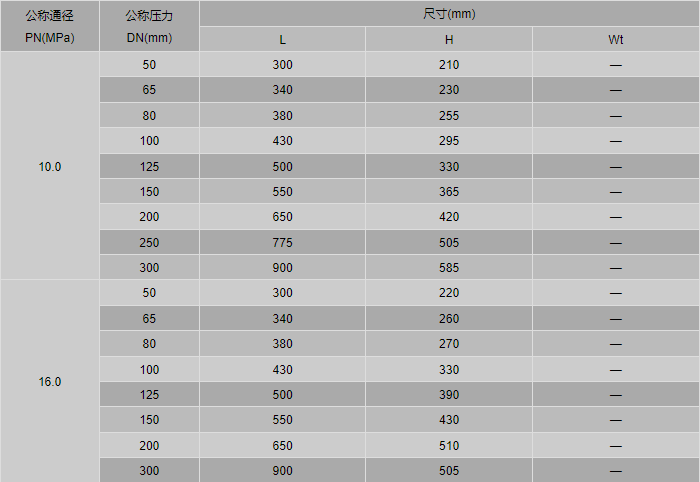

高壓止回閥外形尺寸表：

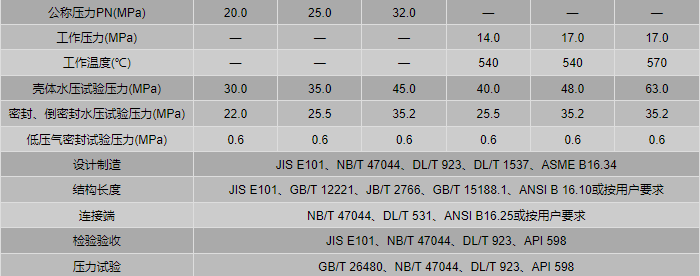

高壓止回閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、材質、使用介質、工作溫度、法蘭執行標準及密封面形式等，我公司可按客戶需求承接定制，本產品有國標和美標磅級兩種。
