二通旋塞閥
| 二通內螺紋銅芯旋塞閥 |
 |
產品名稱： | 二通內螺紋銅芯旋塞閥 | |||||
| 型號： | X13W-10 | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、黃銅 | ||||||
|
|||||||
| 您正在瀏覽：【二通內螺紋銅芯旋塞閥】 | |||||||
二通內螺紋銅芯旋塞閥詳細介紹
二通內螺紋銅芯旋塞閥產品概述：
二通內螺紋銅芯旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
二通內螺紋銅芯旋塞閥工作原理：
二通內螺紋銅芯旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
二通內螺紋銅芯旋塞閥性能規范：
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體
|
密封
|
||||
X13T-1.0
|
1.0
|
1.5
|
1.1
|
水、蒸汽、油品
|
≤100
|
二通內螺紋銅芯旋塞閥零件材料：
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
X13T-1.0
|
鑄鐵
|
鑄銅
|
鑄鐵
|
油浸石棉盤根
柔性石墨 |

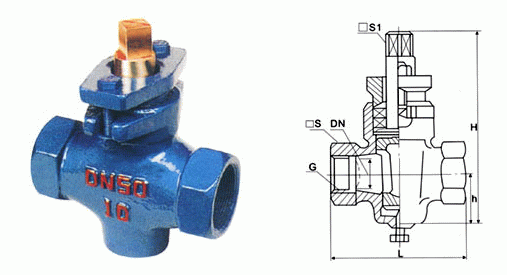

二通內螺紋銅芯旋塞閥外形結構圖：
二通內螺紋銅芯旋塞閥連接尺寸：
公稱通徑
DN（mm） |
管螺紋
G |
尺寸
|
||||
L
|
□S
|
□S1
|
h2
|
H
|
||
15
|
1/2
|
85
|
30
|
12
|
26
|
99
|
20
|
3/4
|
90
|
36
|
16
|
34
|
124
|
25
|
1
|
110
|
46
|
18
|
38
|
133
|
32
|
11/4
|
130
|
55
|
18
|
45
|
152
|
40
|
11/2
|
150
|
60
|
26
|
55
|
212
|
50
|
2
|
170
|
75
|
28
|
74
|
260
|
65
|
21/2
|
220
|
90
|
32
|
82
|
295
|
80
|
3
|
250
|
105
|
36
|
125
|
327
|
100
|
4
|
300
|
140
|
46
|
135
|
425
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【二通內螺紋銅芯旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
