當前位置：首頁 >> 電站閥門
>> 電站截止閥 >> 電站截止閥 更新時間 2025-5-10 0:31:51
電站截止閥
| 電站截止閥 |
 |
產品名稱： | 電站截止閥 | |||||
| 型號： | J61Y | ||||||
| 口徑： | DN10-100 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電站截止閥】 | |||||||
電站截止閥詳細介紹
電站截止閥產品概述：
電站截止閥也稱電站專用截止閥，電站截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。電站截止閥結構特點：
1、產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、支管兩端為對焊連接，適應不同的接管要求。
4、閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5、閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6、閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7、電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
電站截止閥標準規范：
電站截止閥外形結構圖：
電站截止閥連接尺寸：
電站截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

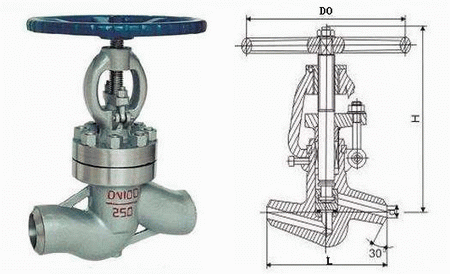

電站截止閥外形結構圖：
電站截止閥連接尺寸：
| 型號 | 公稱通徑 |
尺 寸?。?mm ） |
重 量 |
|||
d |
L |
H |
Do |
|||
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
100 |
109 |
600 |
806 |
600 |
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
180 |
6.8 |
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
65 |
56 |
340 |
775 |
450 |
120 |
|
80 |
64 |
390 |
848 |
500 |
150 |
|
100 |
84 |
480 |
910 |
600 |
240 |
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
20 |
23 |
150 |
270 |
200 |
9.2 |
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
32 |
32 |
180 |
365 |
250 |
15 |
|
40 |
36 |
250 |
493 |
320 |
38 |
|
50 |
45 |
350 |
580 |
320 |
75 |
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
80 |
74 |
470 |
660 |
500 |
115 |
|
100 |
84 |
480 |
910 |
600 |
250 |
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
200 |
6.8 |
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電站截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
