當前位置：首頁 >> 襯氟閥門
>> 襯氟止回閥 >> 對夾式襯氟止回閥 更新時間 2025-5-10 0:33:00
襯氟止回閥
| 對夾式襯氟止回閥 |
 |
產品名稱： | 對夾式襯氟止回閥 | |||||
| 型號： | H74F46 | ||||||
| 口徑： | DN40-500 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【對夾式襯氟止回閥】 | |||||||
對夾式襯氟止回閥詳細介紹
對夾式襯氟止回閥產品概述：
H74F46對夾式襯氟止回閥是一種依靠介質本身的流動，而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。適用于各類具強腐蝕介質的工業管路系統中做啟閉裝置。由于氟塑料在耐強腐蝕介質方面所具有的獨特性能,內襯在各類鑄鐵、碳鋼、不銹鋼的閥體或管件內壁及閥門內件的外表面。不但可以適不同工況下的強腐蝕介質，而且可代替價格昂貴的稀有金屬，其耐腐蝕壽命比普通閥門約提高10—20倍。對夾式襯氟止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點，安裝空間有限制的場所最為適用。對夾式襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等。
對夾式襯氟止回閥結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20。
3、閥瓣關閉快速，水錘壓力小。
4、水平管道或垂直管道均可使用，安裝方便。
5、流道通暢、流體阻力小。
6、動作靈敏、密封性能好。
7、閥瓣行程短、關閉沖擊力小。
8、整體結構簡單緊湊、造型美觀。
9、使用壽命長、性能可靠。
對夾式襯氟止回閥技術規范：
設計與制造：GB/12240
結構長度：GB/T12221/JB96
法蘭尺寸：HG/T3704-2003
壓力試驗：API598、GB13927
標志：MSS SP-25、GB12220
供貨：ANSI B16.34、GB/T12252
序號 |
零件 名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
襯里層/閥蓋 |
襯硬橡膠(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯) |
|||||
3 |
軸、閥瓣(板) |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|||||
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |

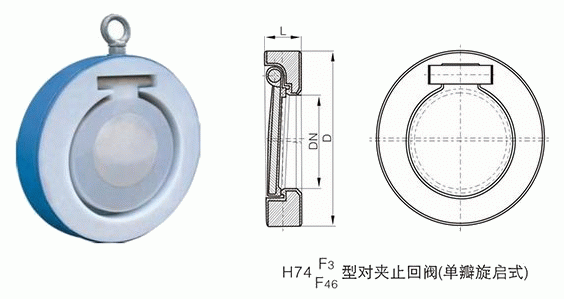

對夾式襯氟止回閥外形結構圖：
對夾式襯氟止回閥連接尺寸：
公稱通徑 |
PN0.6(Mpa) |
PN1.0/1.6(Mpa) |
PN2.5 (Mpa) |
||||||
DN |
L |
D（kg） |
W（kg） |
L |
D |
W（kg） |
L |
D |
W（kg） |
40 |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
50 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
65 |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
80 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |
100 |
52 |
145 |
4.8 |
52 |
155/157 |
5.4 |
52 |
157 |
6.3 |
150 |
56 |
200 |
6.5 |
56 |
210/216 |
7.8 |
56 |
216 |
8.8 |
200 |
60 |
255 |
8 |
60 |
265/270 |
10 |
60 |
270 |
12 |
250 |
68 |
310 |
15 |
68 |
320/324 |
18 |
68 |
324 |
20 |
300 |
78 |
362 |
25 |
78 |
368/381 |
30 |
78 |
381 |
32 |
350 |
78 |
412 |
36 |
78 |
428/423 |
41 |
78 |
413 |
45 |
400 |
102 |
462 |
46 |
102 |
482/470 |
55 |
102 |
470 |
60 |
450 |
114 |
518 |
68 |
114 |
532/533 |
78 |
114 |
533 |
85 |
500 |
127 |
568 |
81 |
127 |
585/584 |
90 |
127 |
584 |
98 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【對夾式襯氟止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
