當前位置：首頁 >> 平衡閥
>> 電動二通閥 >> VA7010電動二通閥 更新時間 2025-5-10 0:31:06
電動二通閥
| VA7010電動二通閥 |
 |
產品名稱： | VA7010電動二通閥 | |||||
| 型號： | VA7010 | ||||||
| 口徑： | DN15-25 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 黃銅，鑄鐵，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【VA7010電動二通閥】 | |||||||
VA7010電動二通閥詳細介紹
VA7010電動二通閥概述：
1、VA7010電動二通閥由VAA7010系列閥門驅動器和VAV7010系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。2、驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
3、VA7010系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
4、驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
VA7010電動二通閥參數：
驅動器技術參數：
二通閥技術參數：
VA7010電動二通閥外形結構圖：
VA7010電動二通閥連接尺寸：
VA7010電動二通閥安裝示意圖：
VA7010電動閥二通閥注意事項：
VA7010電動二通閥特點：
1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作桿。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作桿。
VA7010電動二通閥參數：
閥體材料：黃銅鍛造
閥桿材料：不銹鋼 (A1S1302)
閥桿材料：不銹鋼 (A1S1302)
密封材料：丁腈橡膠 (NBR)
驅動器：蓋阻燃ABS工程塑料
工作介質：水
介質溫度：<95℃
環境溫度：0℃-60℃
介質溫度：<95℃
環境溫度：0℃-60℃
驅動器底盤：壓鑄鋁合金
啟閉時間：開約10秒，關約5秒
驅動器技術參數：
型號 |
額定電壓 |
功率 |
驅動方式 |
與SRV2000閥配合動作時間 |
凈重 |
VA7010-220 VA7010-110 |
AC220V±10% |
7W |
單向電機驅動 |
全開時間：通電后約10秒 |
0.3 |
AC110V±10% |
|||||
VA7010-24 |
AC24V±10% |
二通閥技術參數：
產品型號 |
閥門形式 |
螺紋連接 |
流量系數 |
關閉壓差 |
工作 |
流體 |
環境 |
儲存 |
承壓 |
VA7010-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
VA7010-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 |
|||||
VA7010-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 |
|||||
VA7010-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |

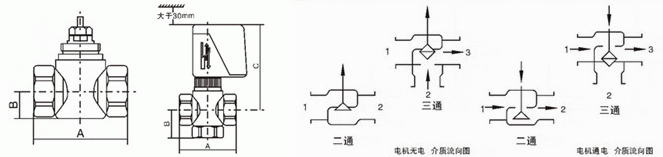

VA7010電動二通閥外形結構圖：
VA7010電動二通閥連接尺寸：
型號 |
尺 寸 |
凈 重 |
|
A |
B |
||
VA7010-15 |
55 |
113 |
0.60 |
VA7010-15 |
55 |
128 |
0.60 |
VA7010-20 |
66 |
124 |
0.65 |
VA7010-20 |
66 |
137 |
0.65 |
VA7010-25 |
90 |
129 |
0.70 |
VA7010-25 |
90 |
145 |
0.70 |

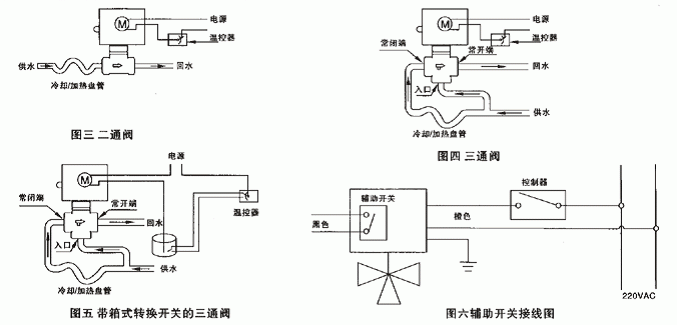

VA7010電動二通閥安裝示意圖：
VA7010電動閥二通閥安裝調試：
1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備 、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離
6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、驅動器不能用保溫材料包裹，否則影響其散熱。
9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。
11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性
VA7010電動閥二通閥維修和保養：
1、重要警告：安裝、維修和保養之前必須先將電源切斷，以避免造成設備、人身傷害。
2、若閥門在泄漏應立即將其從系統中離，并更換整個閥體總成。
3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器內扇型齒輪齒面，然后上潤滑油。
4、驅動器內減速機為大速比精密小模數齒輪結構，用手動操作桿打開閥門時，用力要輕柔，讓閥桿慢慢下去，用力過猛會損壞減速機。
VA7010電動閥二通閥注意事項：

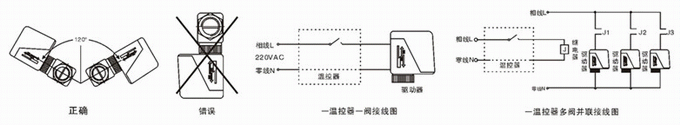

馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
