當前位置：首頁 >> 截止閥
>> 保溫截止閥 >> 夾套保溫直流式截止閥 | 夾套保溫直流式截止閥 |
 |
產品名稱： | 夾套保溫直流式截止閥 | |||||
| 型號： | BJ45Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【夾套保溫直流式截止閥】 | |||||||
夾套保溫直流式截止閥詳細介紹
夾套保溫直流式截止閥產品概述：
夾套保溫直流式截止閥是根據Y型截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫夾套截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
零件名稱LTEM |
ZG1CR18NI9TI系列 |
ZGOOCR18NI10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZGOOCR17NI14MO2系列 |
WCB系列 |
閥體/閥蓋世BODY/CAP |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
閘板WEDGE |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
1Cr13 |
閥桿STEM |
1CR18NI9TI |
00cr18ni10 |
1CR18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
填料PACKING |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
石墨 GRAPHITE |
墊片GASKET |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 GRAPHITE+304 |
壓蓋GLAND FLANGE |
ZG1CR18NI9TI |
ZG00CR18ni10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
填料壓環 STUFFING RING |
1CR18NI9TI |
00CR18NI10 |
1Cr18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
螺栓BOLT |
1cr17ni2 |
1CR17NI2 |
1Cr17NI2 |
1Cr17Ni2 |
35CrMoA |
螺母NUT |
1cr18ni9ti |
1CR18NI9TI |
1Cr18NI9ti |
1Cr18NI9ti |
45 |

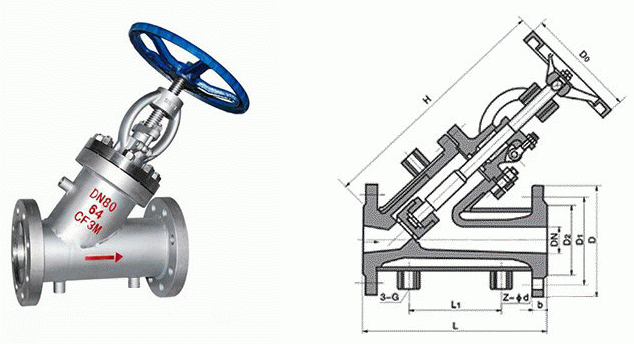

夾套保溫直流式截止閥外形結構圖：
夾套保溫直流式截止閥連接尺寸：
PN(MPa) |
DN(mm) |
尺寸 |
重量 |
|||||||||
L |
L1 |
H |
3-G |
D |
D1 |
D2 |
b |
Z-φd |
Do |
kg |
||
2.5 |
15 |
200 |
50 |
210 |
1-2 |
105 |
75 |
55 |
16 |
4--φ14 |
120 |
14 |
20 |
220 |
50 |
240 |
1-2 |
115 |
85 |
65 |
16 |
4--φ14 |
140 |
18 |
|
25 |
220 |
50 |
250 |
1-2 |
135 |
100 |
78 |
18 |
4--φ18 |
160 |
25 |
|
32 |
250 |
55 |
270 |
1-2 |
145 |
110 |
85 |
18 |
4--φ18 |
160 |
30 |
|
40 |
270 |
60 |
310 |
1-2 |
160 |
125 |
100 |
20 |
4--φ18 |
160 |
36 |
|
50 |
300 |
60 |
330 |
3-4 |
180 |
145 |
120 |
22 |
8-φ18 |
240 |
40 |
|
65 |
350 |
65 |
360 |
3-4 |
195 |
160 |
135 |
22 |
8-φ18 |
240 |
54 |
|
80 |
380 |
70 |
400 |
3-4 |
230 |
190 |
160 |
24 |
8-φ23 |
280 |
70 |
|
100 |
430 |
75 |
480 |
1 |
270 |
220 |
188 |
28 |
8-φ25 |
320 |
100 |
|
125 |
490 |
80 |
550 |
1 |
300 |
250 |
218 |
30 |
8-φ25 |
360 |
130 |
|
150 |
570 |
90 |
620 |
1 |
330 |
280 |
248 |
32 |
12-φ25 |
360 |
170 |
|
200 |
690 |
95 |
750 |
1 |
395 |
340 |
302 |
36 |
12-φ25 |
400 |
250 |
|
4.0 |
15 |
200 |
50 |
210 |
1-2 |
105 |
75 |
55 |
16 |
4--φ14 |
120 |
14 |
20 |
220 |
50 |
240 |
1-2 |
115 |
85 |
65 |
16 |
4--φ14 |
140 |
18 |
|
25 |
220 |
50 |
250 |
1-2 |
135 |
100 |
78 |
18 |
4--φ18 |
160 |
25 |
|
32 |
250 |
55 |
270 |
1-2 |
145 |
110 |
85 |
18 |
4--φ18 |
160 |
33 |
|
40 |
270 |
60 |
310 |
1-2 |
160 |
125 |
100 |
20 |
4--φ18 |
160 |
41 |
|
50 |
300 |
60 |
330 |
3-4 |
180 |
145 |
120 |
22 |
8-φ18 |
240 |
45 |
|
65 |
350 |
65 |
360 |
3-4 |
192 |
160 |
135 |
22 |
8-φ18 |
240 |
62 |
|
80 |
380 |
70 |
400 |
3-4 |
230 |
190 |
160 |
24 |
8-φ23 |
280 |
80 |
|
100 |
430 |
75 |
480 |
1 |
270 |
220 |
188 |
28 |
8-φ25 |
320 |
100 |
|
125 |
490 |
80 |
550 |
1 |
300 |
250 |
218 |
30 |
8-φ25 |
360 |
130 |
|
150 |
570 |
90 |
620 |
1 |
350 |
295 |
258 |
34 |
12-φ30 |
360 |
185 |
|
200 |
690 |
95 |
750 |
1 |
415 |
355 |
315 |
40 |
12-φ34 |
400 |
268 |
|
