當前位置：首頁 >> 氣動閥門
>> 氣動切斷閥 >> 氣動V型切斷閥 更新時間 2025-5-10 0:45:19
氣動切斷閥
| 氣動V型切斷閥 |
 |
產品名稱： | 氣動V型切斷閥 | |||||
| 型號： | VQ647F/H/Y | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動V型切斷閥】 | |||||||
氣動V型切斷閥詳細介紹
氣動V型切斷閥產品概述：
氣動V型切斷閥是由法蘭連接V型球閥與氣動執行機構及附件組合而成，其氣缸接入0.4~0.7MPa氣源，與行程限位開關、二位五通電磁閥及減壓閥配套使用即可驅動閥桿帶動球體旋轉90度來控制閥的啟閉動作，并通過閥門的全開或全關，實現對管道內介質的流通或截斷，再配上定位器，就能調節閥門開度，改變介質流通的截面積，實現閥門的調節。由于該閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆粒介質的調節控制。本產品被廣泛用于石油、化工、電力、造紙、冶金等行業。
氣動V型切斷閥工作原理：
氣動V型切斷閥氣動執行機構有單作用和雙作用二種。雙作用氣動工作時由雙作用定位器輸出的氣源信號壓力分別輸入氣缸活塞左、右二氣室，由于輸入活塞左、右二氣室的氣源壓力不同，形成壓差，推動活塞作直線運動，通過齒輪、齒條傳動，將活塞的直線運動轉換成執行器主軸的旋轉運動，直至左、右氣室壓力平衡，運動停止，在主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，改變閥芯、閥座間的流通面積，達到調節目的。單作用工作時由單作用定位器輸出的氣信號壓力輸入到氣缸無彈簧一側的氣室中，氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下，氣缸活塞作直線運動，通過齒輪，齒條傳動，直至氣信號壓力形成的推力與彈簧力平衡，運動停止，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。
氣動V型切斷閥技術規范：

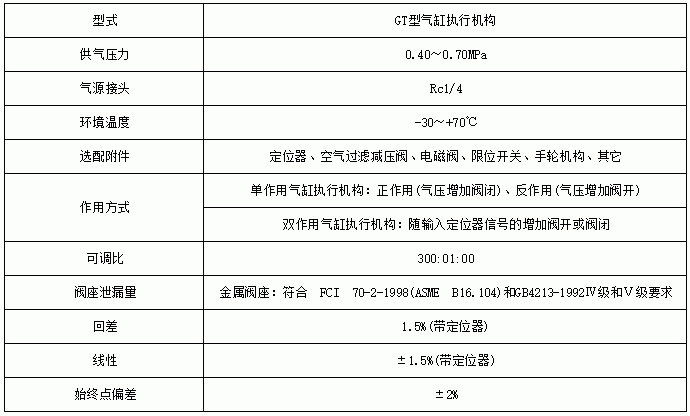

氣動V型切斷閥執行器參數：
氣動V型切斷閥零件材料：
氣動V型切斷閥外形結構圖：

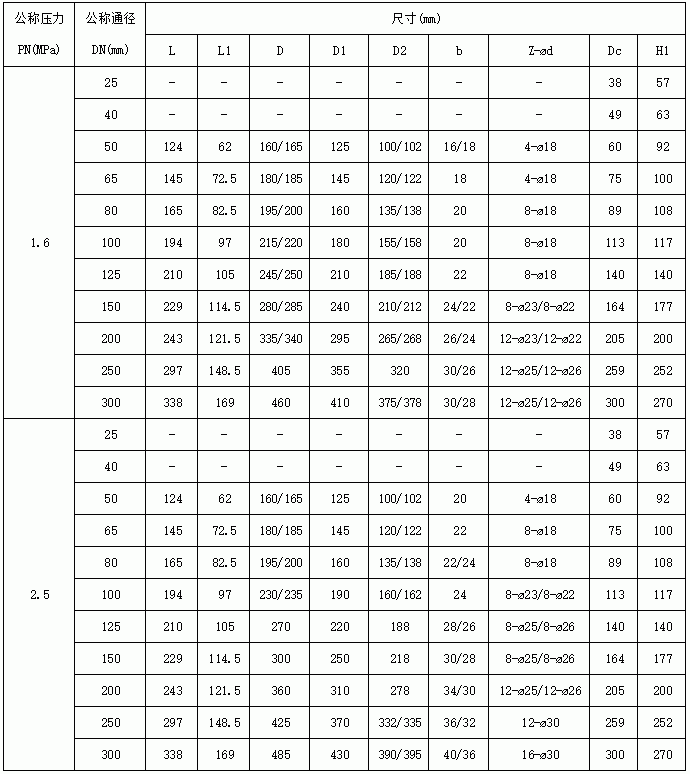

氣動V型切斷閥外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動V型切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
