當前位置：首頁 >> 消防閥門 >> 消防流量開關 >> 高位消防水箱流量開關

更新時間 2025-5-10 0:36:00

消防流量開關

高位消防水箱流量開關

產品名稱：

高位消防水箱流量開關

型號：

XFL41X

口徑：

DN50-300

壓力：

1.0-2.5MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高位消防水箱流量開關】

高位消防水箱流量開關詳細介紹

高位消防水箱流量開關產品概述：

根據《消防給水及消火栓系統技術規范》GB50974-2014標準11.0.4本條規定，高位消防水箱出水管上應設置流量開關或壓力開關信號直接啟動。消火栓按鈕不宜作為直接啟泵信號，只可作為報警信號。GB50974-2014標準11.0.4還規定了直接啟動消防泵的信號是流量開關和壓力開關。消防流量開關采用速度差法，為城市供水管道、消防、分戶計量總表設計，解決了傳統流量計始動流量高、小流量不計量的問題，適用于多種工業現場。用作流量開關時，通過數據通訊接口可隨意設置報警流量信號。當流量開關的瞬時流量大于設定的流速值時，啟泵線輸出24V直流電，接到水泵控制柜繼電器即可達到啟泵的目的。當流速小于設定流速值時，關泵線輸出24V直流電，接到水泵控制柜繼電器即可達到關泵的目的（關泵一般不接通，因常為人工關泵）。流量開關預留壓力傳感器檢測接口，當壓力變化時也能達到啟泵、停泵功能，需定制。

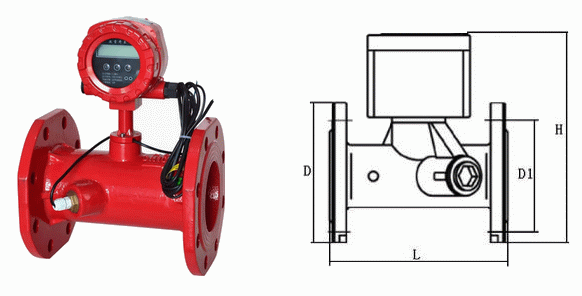

高位消防水箱流量開關外形結構圖：

高位消防水箱流量開關連接尺寸：

管段外形尺寸（MM）						重量（Kg）	壓力（MPa）	備注
口徑	L	H	D	D1	*nd**	重量（Kg）	壓力（MPa）	備注
50	200	265	165	125	4*18	6	1.0	d-法蘭連接孔直徑 n-法蘭連接孔數量 D1-法蘭連接孔中心直徑
65	200	280	185	145	4*18	7
80	225	290	200	160	8*18	9
100	250	320	220	180	8*18	10
125	250	345	250	210	8*18	14
150	300	380	285	240	8*23	17
200	350	435	340	295	8*23	27
250	400	465	395	350	12*23	55
300	450	510	445	400	12*23	80

高位消防水箱流量開關安裝使用說明書：

安裝與連接要求：所有流量計/流量開關出廠前都經過嚴格的檢驗；校準、維護、更換配件和維修都需由合格的技術人員來進行。如需更多的技術支持，請與我們聯系。要嚴格按專業設計位置安裝，嚴禁私自移動。為確保儀表準確度，信號線電纜長度嚴禁改變。

1、流量計/流量開關的鉛封不能損毀，否則不予保修。
2、安裝儀表前必需確保循環管路已清洗干凈防止有石子等雜物在管道內。

3、流量計/流量開關前后管段上建議安裝有閥門，方便以后檢修。

4、如有更換電池必須由專業人員操作。

安裝注意：直管段要求由于消防水專用流量開關的安裝位置、被測管道的狀態均對測量精度有很大影響，

因此選擇滿足下列條件的場所：

（1）上游側10D，下游側5D以上的直管段；若安裝管道遇到縮管、擴管、彎頭等阻流連接件時，請選擇合適的安裝位置。

（2）上游側30D以內，確保無擾亂流動的因素（泵、閥、節流孔等），

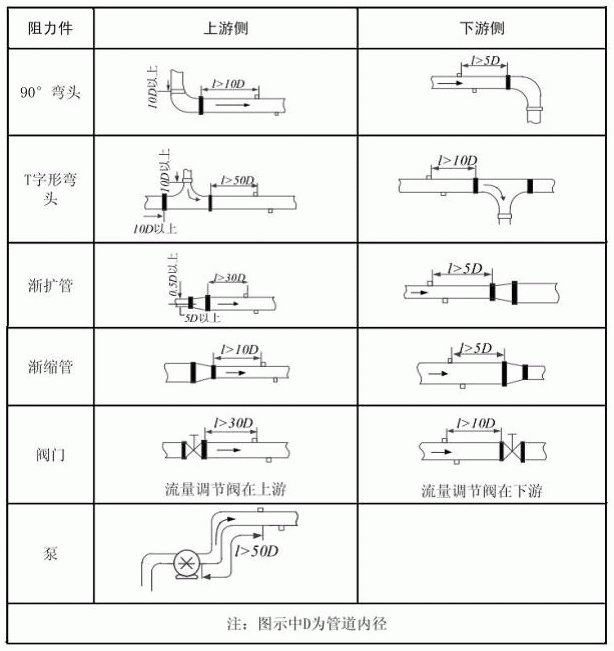

表1-1所示：直管段要求

建議安裝位置

（1）首選液體向上（或斜向上）流動的豎直管道，其次是水平管道，盡量避開液體向下（或斜向下）流動的管道，防止液體不滿管。

（2）安裝位置不要選在管道走向的最高點，防止管道內因有氣泡聚集而造成測量不正常。

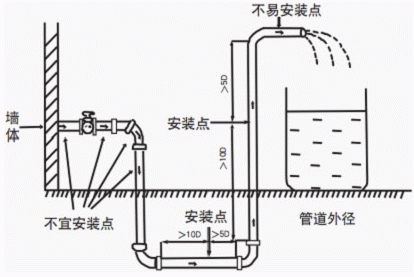

圖1-1安裝位置
安裝方式：

螺紋連接（小口徑）

（1）將供水管在安裝儀表處截開，參照外形尺寸表，留出安裝儀表的位置。

圖1-2 螺紋連接圖1

（2）將儀表與管段同心對正，并用扳手將管道游刃與儀表螺紋連接在一起旋緊，儀表安裝完畢。

圖1-3 螺紋連接圖2

法蘭連接（大口徑）

（1）將供水管在安裝儀表處截開，參照外形尺寸表，留出安裝儀表的位置。

圖1-4 法蘭連接圖1
（2）將管道法蘭焊接在管道上。

圖1-5 法蘭連接圖2
（3）將儀表法蘭與管道法蘭中間加密封墊，中心對正，用螺栓緊固在一起。

圖1-6 法蘭連接圖3

注意事項：
（1）注意密封，防止漏水！

（2）注意儀表“→”方向必須與實際水流方向一致！

（3）注意安裝后不要讓密封墊凸入管道內，以免影響儀表精度！

（4）儀表安裝完畢后在開啟管道閥門時，注意不要再儀表安裝處的管道內形成負壓，以免損壞儀表！

更換電池：

當儀表顯示“

”符號時，表示電池電量不足，需要更換，否則會造成計量數據缺失。更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家，由廠家進行更換。更換電池后，儀表存儲的“累積流量”、“累積有效運行時間”均不會丟失。
