雙開雙斷閥詳細介紹

雙開雙斷閥產品概述：

雙開雙斷閥適用于公稱壓力CLASS150-900LBS，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

雙開雙斷閥結構特點：
①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩??；
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球?qū)艿肋M(jìn)行清洗，克服了縮徑閥門的缺點；
④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；
⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。

雙開雙斷閥工作原理：
1、當閥門全開的狀態下，塞子的通道興閥體的通道對齊，能保證理想的最低壓力降。
2、當轉動手輪，塞子將朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉。
3、當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動90度，最后塞子的通道與閥體的通道對齊，使閥門處于全開的狀態。
4、該閥門的優點是閥門在開啟的過程中，閥片和閥座處于脫離狀態，開關的過程是零摩擦，不會使密封面磨損，同時密封采用軟密封，使密封在關閉時為零泄露。

雙開雙斷閥技術規范：

雙開雙斷閥性能規范：

雙開雙斷閥零件材質：

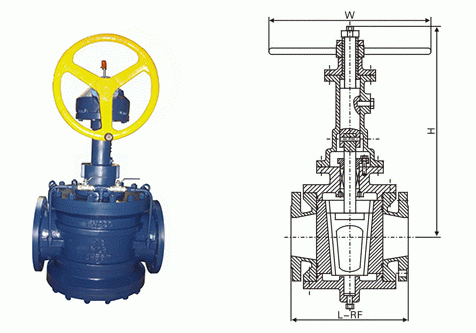

雙開雙斷閥外形結構圖：

雙開雙斷閥連接尺寸：
